Dlaczego śruby dwustronne są powszechnie stosowane zamiast śrub sześciokątnych z pojedynczym końcem

Wielu nabywców z branży maszyn, konstrukcji stalowych i przemysłu ciężkiego ma to samo pytanie: śruby sześciokątne z pojedynczym końcem są łatwe w montażu, więc dlaczego śruby dwustronne są uniwersalnym wyborem w przypadku dużych maszyn, kotłów, rurociągów i projektów konstrukcji stalowych? Śruby z pojedynczym końcem nie są słabej wydajności, ale mają nieodłączne wady w zastosowaniach obejmujących grube połączenia komponentów, częsty demontaż i montaż, a także warunki pracy w wysokiej temperaturze i pod wysokim ciśnieniem. Śruby dwustronne, posiadające konstrukcję bez łba z gwintami na obu końcach, doskonale pokonują ograniczenia zastosowań śrub pojedynczych.

1. Co to jest śruba dwustronna

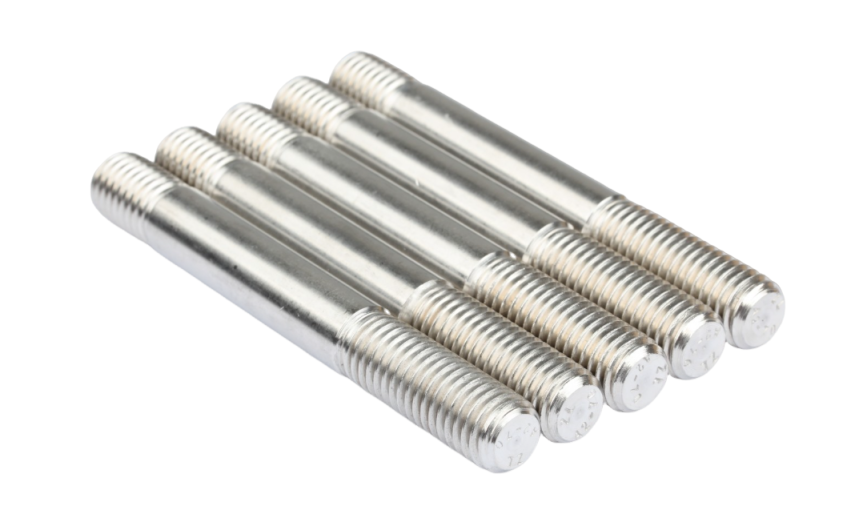

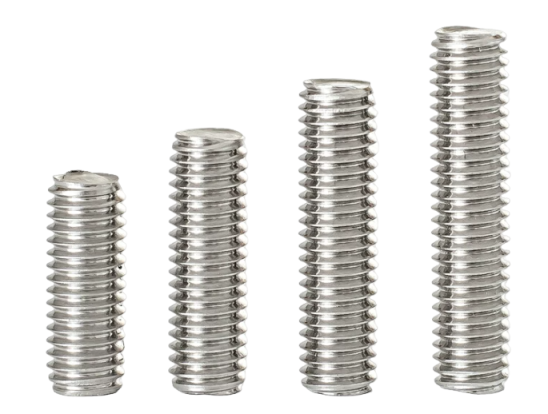

Standardowym terminem przemysłowym jest kołek, znany również jako śruba dwustronna. Jest to łącznik bez łba z gwintami wykonanymi na obu końcach trzpienia. Trzon środkowy jest dostępny w wersji z chwytem gładkim i z pełnym gwintem, a średnicę trzpienia można dostosować na żądanie. Jest szeroko stosowany do stałych połączeń wszelkiego rodzaju ciężkich maszyn. Produkty dostarczane są ze stali węglowej i nierdzewnej o wielu klasach wytrzymałości, zgodnie z uniwersalnymi normami przemysłowymi, w tym DIN, ISO i ASME.

Konwencjonalne śruby jednostronne są wyposażone w łeb sześciokątny i mają gwint tylko po jednej stronie. Natomiast nakrętki można dokręcać na obu końcach śrub dwustronnych bez ograniczeń dotyczących przestrzeni montażowej i grubości płyty — jest to podstawowa różnica konstrukcyjna między tymi dwoma elementami złącznymi.

2. Typowe scenariusze zastosowań

• Odłączane komponenty pomocnicze do dużych urządzeń
• W przypadku często demontowanych części, takich jak reduktory, gniazda uszczelnień mechanicznych, wzierniki urządzeń i pokrywy zbiorników ciśnieniowych, jeden koniec kołka wkręca się w podstawę główną, a na drugim końcu dokręca się nakrętki po zamontowaniu akcesoriów.
• Połączenia bardzo grubych płyt i długich połączeń
• W przypadku stalowych dźwigarów głównych, grubych kołnierzy i dużych osłon sprzętu całkowita grubość łączonych elementów przekracza maksymalną dopuszczalną długość śrub jednostronnych. Łeb śrub jednostronnych nie jest ściśle dopasowany i nie pozostawia przestrzeni roboczej dla kluczy. Śruby dwustronne z nakrętkami zablokowanymi na obu końcach idealnie nadają się do łączenia grubych płyt.
• Scenariusze instalacji w wąskiej przestrzeni i wbudowanej
• Śruby kotwowe, betonowe wieszaki dachowe, kołnierze rurociągów, konstrukcje stalowe kotłów i elementy zawieszenia żurawi wieżowych umożliwiają dostęp do łącznika tylko z jednej strony, bez miejsca na łeb śruby. Jeden koniec kołka wkręca się w podstawę, a nakrętkę dokręca się od zewnątrz. Nie można tu zamontować śrub jednostronnych ze względu na zatykanie ich łbów sześciokątnych.
• Urządzenia wysokotemperaturowe, wibracyjne i wysokociśnieniowe
• Maszyny górnicze, rurociągi naftowe i gazowe, kotły i agregaty prądotwórcze wytrzymują obciążenia zmienne i pełzanie w wysokiej temperaturze w celu długotrwałej pracy. Śruby z pojedynczym końcem mają tendencję do luzowania się z powodu koncentracji naprężeń na ich główkach. Śruby dwustronne wytrzymują równomierne naprężenie; w połączeniu z podkładkami zabezpieczającymi utrzymują przez długi czas stabilną siłę docisku i zmniejszają ryzyko bezpieczeństwa spowodowane luźnymi połączeniami.

3. Podstawowe zalety

• Konstrukcja bezgłowa, odpowiednia do montażu wpuszczanego, wąskich przestrzeni i bardzo grubych połączeń płytowych.
• Jedynie kołek ulega zużyciu podczas wielokrotnego demontażu i montażu, zabezpieczając gwinty wewnętrzne podstaw sprzętu i obniżając koszty konserwacji.
• Równomierny rozkład naprężeń na obu końcach, wyjątkowa odporność na wibracje i odporność na pełzanie w wysokiej temperaturze zapewniają bardziej niezawodne działanie mocowania.

4. Kluczowe uwagi dotyczące zapobiegania poluzowaniu połączeń gwintowych

Sprzęt górniczy, mosty, kotły i obiekty chemiczne są stale narażone na drgania i wahania temperatury, co może natychmiast wyeliminować tarcie pomiędzy współpracującymi gwintami. Ciągłe, zmienne obciążenia spowodują poluzowanie nakrętek i spowodują awarię połączenia, co może prowadzić do wycieków sprzętu, zawalenia się konstrukcji i innych wypadków związanych z bezpieczeństwem. Wszystkie śruby dwustronne muszą być zamontowane z akcesoriami zapobiegającymi poluzowaniu, takimi jak podkładki sprężyste, nakrętki zabezpieczające i zabezpieczenie gwintu, aby zapewnić długotrwałą stabilność mocowania.

5. Typowe obróbki powierzchni śrub dwustronnych

Elementy złączne wymagają zarówno właściwości antykorozyjnych, jak i wymiennego dopasowania gwintu. Różne metody obróbki powierzchni są dopasowane do odpowiednich przemysłowych warunków pracy:

P1: W jakich warunkach pracy należy stosować śruby dwustronne zamiast śrub jednostronnych?

Odp.: Śruby dwustronne są preferowane w przypadku sprzętu wymagającego częstego demontażu i montażu, bardzo grubych płyt, zespołów bez dostępu klucza z jednej strony, maszyn pracujących w wysokiej temperaturze/wibracjach/wysokociśnieniowym oraz zastosowań osadzonych połączeń kotwowych.

P2: Jak zapobiec poluzowaniu się śrub dwustronnych podczas długotrwałej eksploatacji?

Odp.: Użyj nakrętek zabezpieczających i podkładek sprężystych. Do środowisk o wysokiej temperaturze należy wybierać szpilki z powłoką Dacromet, podczas montażu stosować środek do zabezpieczania gwintów i regularnie sprawdzać moment dokręcania.

P3: Jak wybrać odpowiednią obróbkę powierzchni śrub dwustronnych?

Odp.: Wybierz czernienie lub cynkowanie galwaniczne w przypadku zwykłego sprzętu wewnętrznego; zastosować nieelektrolityczną powłokę cynkową Dacromet do zastosowań zewnętrznych, morskich i mgły solnej; wybierz powłoki odporne na wysokie temperatury do kotłów wysokotemperaturowych i sprzętu chemicznego.
