Przewodnik po wyborze kołków cylindrycznych

Cylindryczne kołki mają jednolity cylindryczny kształt, przy czym oba końce są zwykle sfazowane, aby ułatwić wkładanie do otworów. Zapewniają bezpieczne mocowanie dzięki ścisłemu dopasowaniu. Dzięki swojej prostej konstrukcji, stałej precyzji i wysokiej trwałości są szeroko stosowane w montażu różnego rodzaju sprzętu, w tym form, obrabiarek, komponentów motoryzacyjnych, instrumentów precyzyjnych i maszyn metalowych.

Podstawowe funkcje

Cylindryczne kołki zabezpieczają wzajemne położenie dwóch lub więcej części, zapewniając precyzję montażu. Na przykład pozycjonują nieruchome i ruchome matryce w formach, mocowaniach obrabiarek i przedmiotach obrabianych oraz korpusach i pokrywach obudów, zapobiegając odchyleniom położenia podczas pracy. Dodatkowo cylindryczne sworznie pomagają w łączeniu komponentów, dzielą niewielkie obciążenia i moment obrotowy oraz poprawiają integralność strukturalną zespołów sprzętu.

Powszechne typy

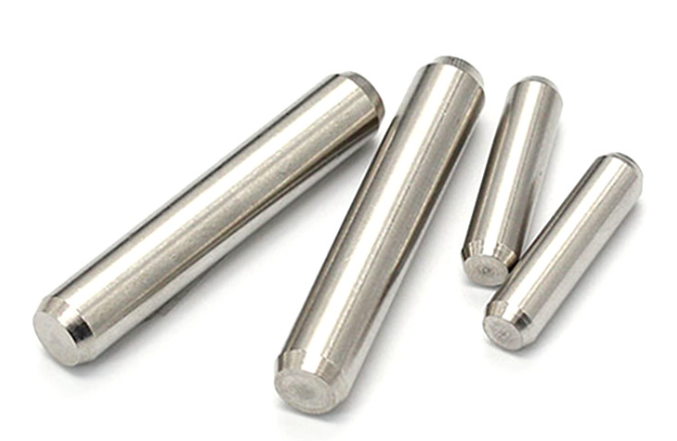

1. Standardowe, pełne kołki cylindryczne

Najbardziej wszechstronny typ, zwykle wykonany ze stali węglowej lub stali nierdzewnej. Charakteryzują się wysoką twardością i precyzyjnym pozycjonowaniem, dzięki czemu nadają się do zastosowań w montażu precyzyjnym, wymagających długotrwałego mocowania bez częstego demontażu.

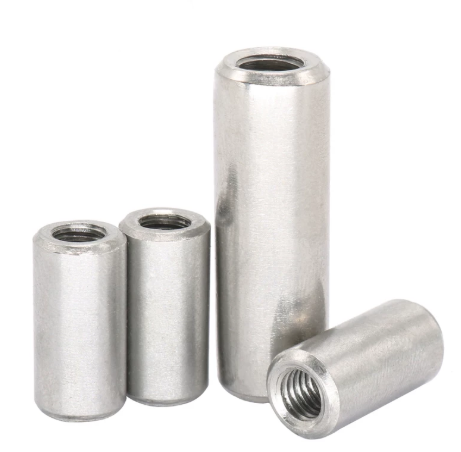

2. Kołki cylindryczne z gwintem wewnętrznym

Wyposażone w gwint wewnętrzny na jednym końcu, są one specjalnie zaprojektowane do otworów nieprzelotowych. Gwint umożliwia łatwy demontaż, ułatwiając wygodny montaż i demontaż bez uszkadzania otworu na kołek, co jest szczególnie przydatne przy późniejszej konserwacji i naprawach sprzętu.

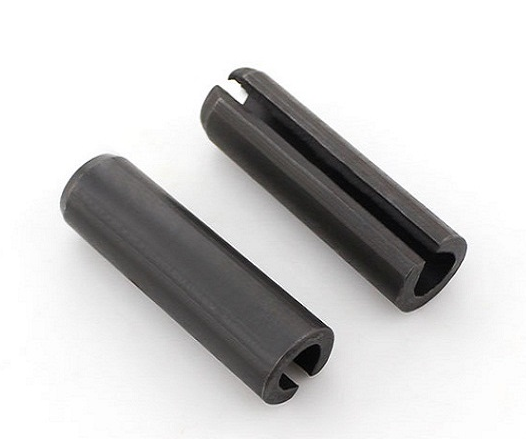

3. Elastyczne kołki cylindryczne

Kołki te, posiadające podłużną szczelinę i pustą w środku strukturę, są elastyczne, wymagają minimalnej precyzji w obróbce otworów i zapewniają doskonałą absorpcję wstrząsów i amortyzację. Są powszechnie stosowane w elementach mechanicznych narażonych na znaczne wibracje.

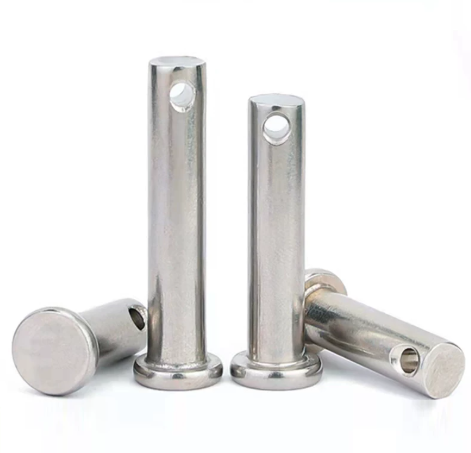

4. Kołki cylindryczne z otworami promieniowymi

Na jednym końcu znajduje się promieniowy otwór przelotowy. Po zmontowaniu można włożyć zawleczkę, która unieruchomi sworzeń i zapobiegnie jego wypadnięciu. Nadają się one do zastosowań, w których występują silne wibracje i wymagania dotyczące zapobiegania poluzowaniu, takich jak maszyny zewnętrzne i podwozia samochodów.

Wybierając i stosując kołki cylindryczne, należy po prostu wybierać w oparciu o rzeczywiste warunki pracy. W przypadku montażu o wysokiej precyzji preferowanym wyborem są kołki cylindryczne z litej stali węglowej. W środowiskach wilgotnych lub korozyjnych zaleca się stosowanie stali nierdzewnej odpornej na rdzę. W zastosowaniach wymagających częstego demontażu lub w przypadku ograniczonej przestrzeni bardziej odpowiednie są cylindryczne kołki z gwintem wewnętrznym. W przypadku konstrukcji mechanicznych narażonych na znaczne drgania preferowaną opcją są elastyczne sworznie cylindryczne.
